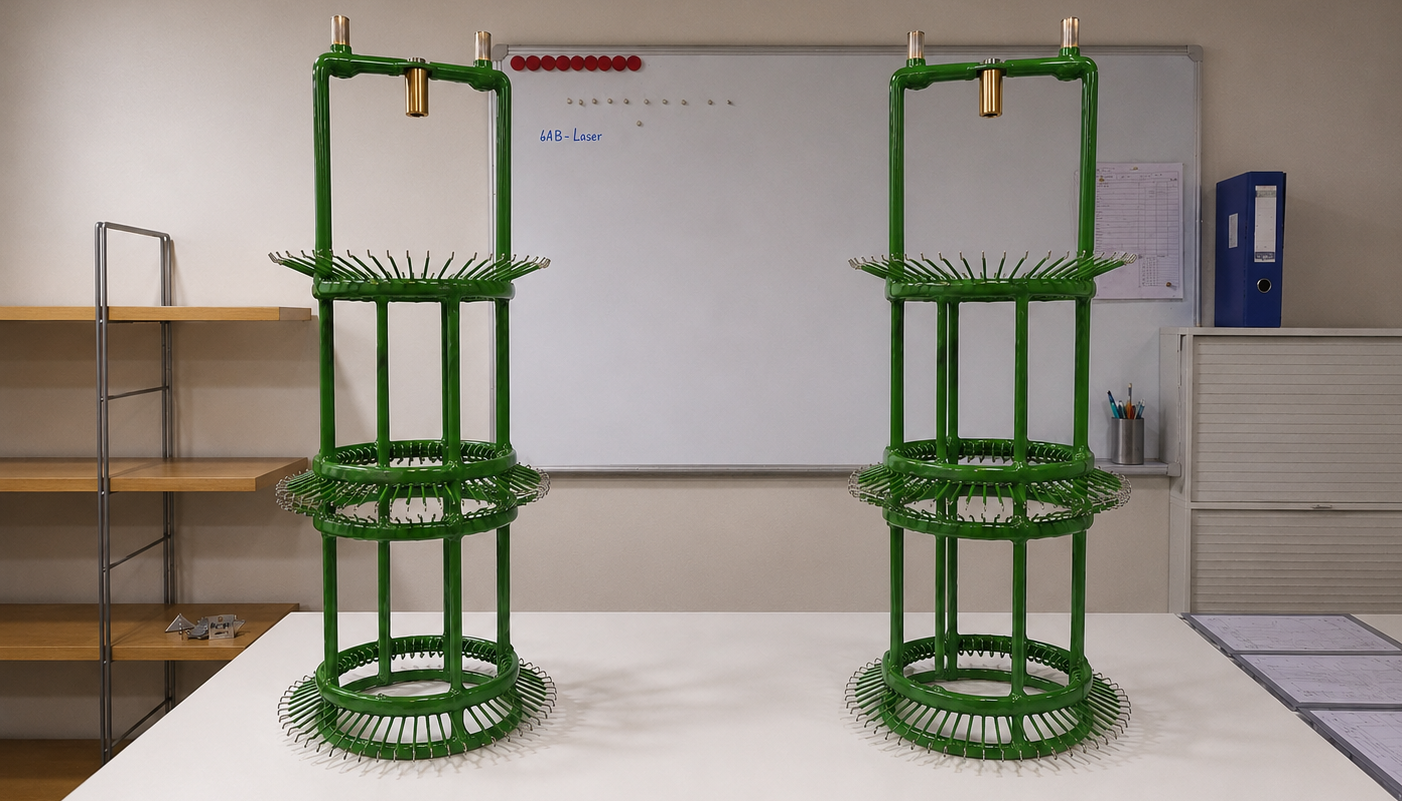

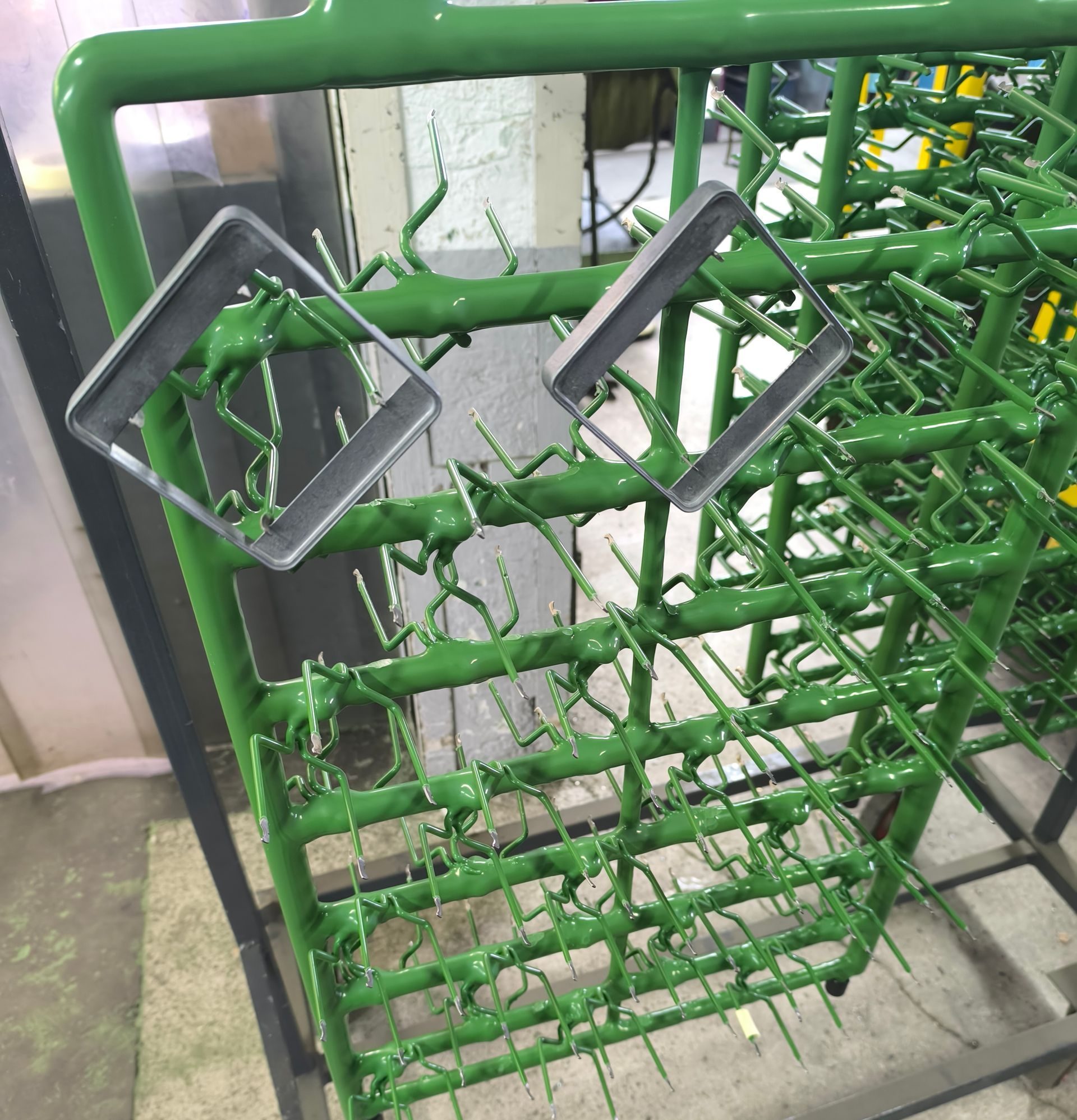

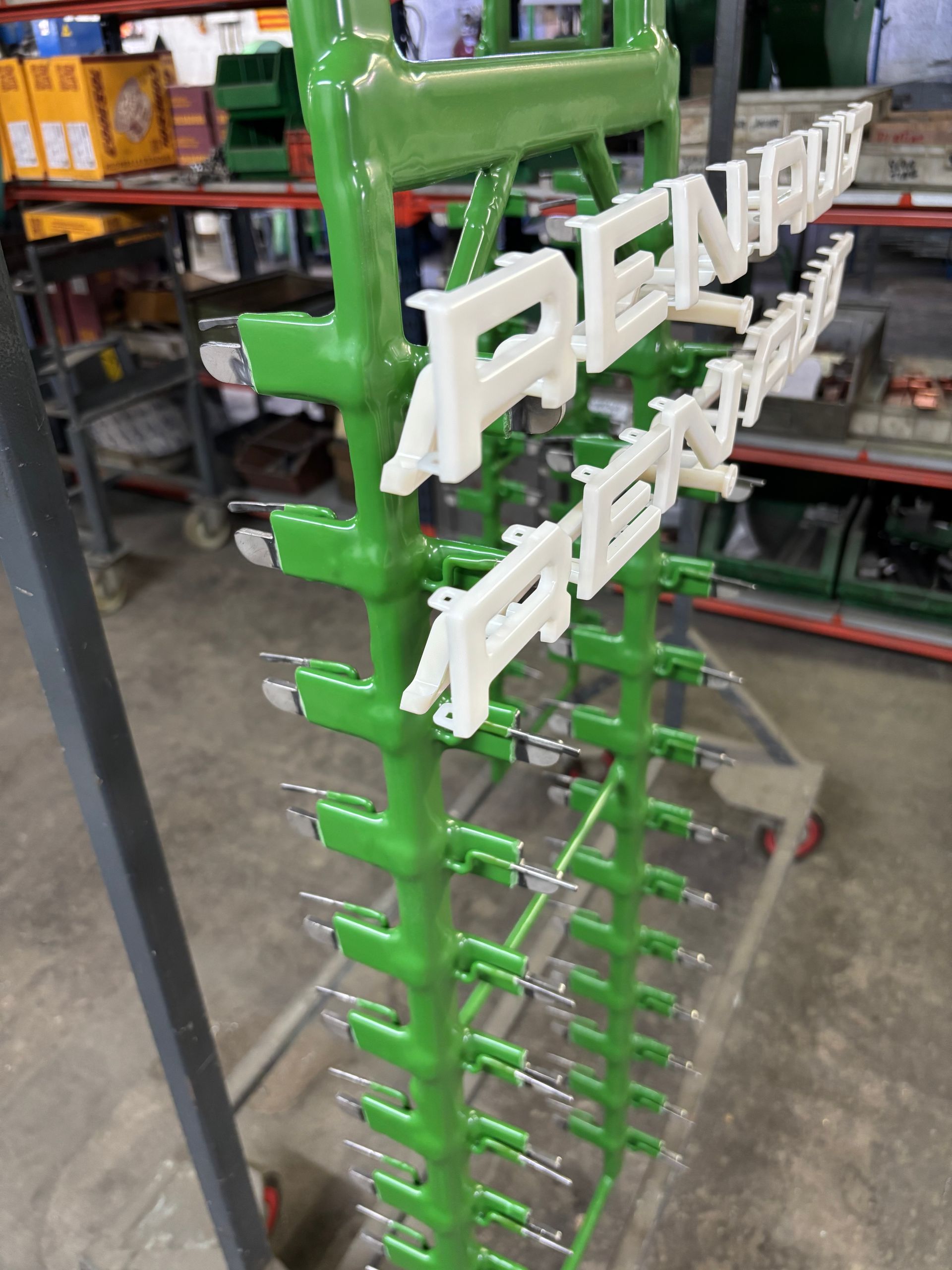

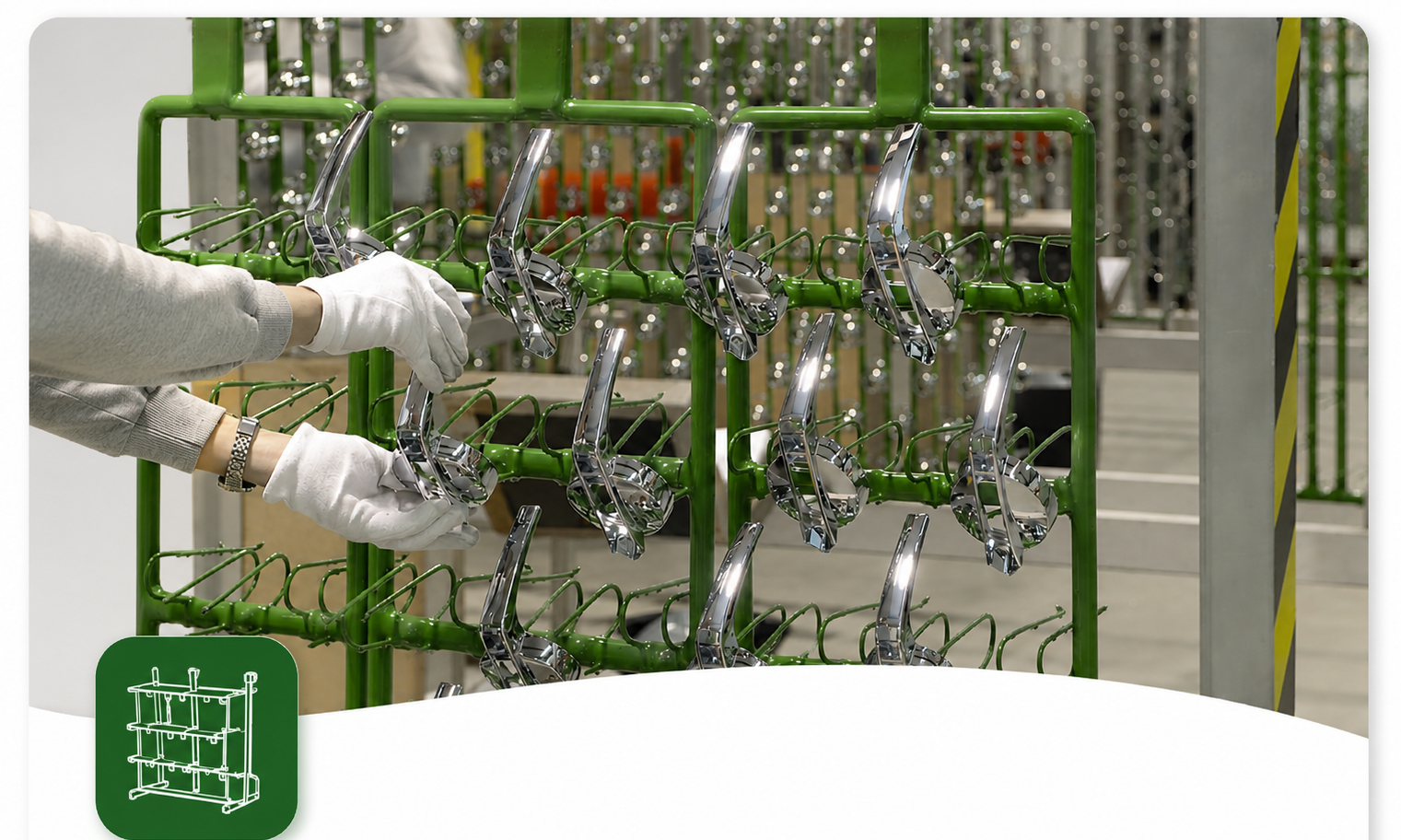

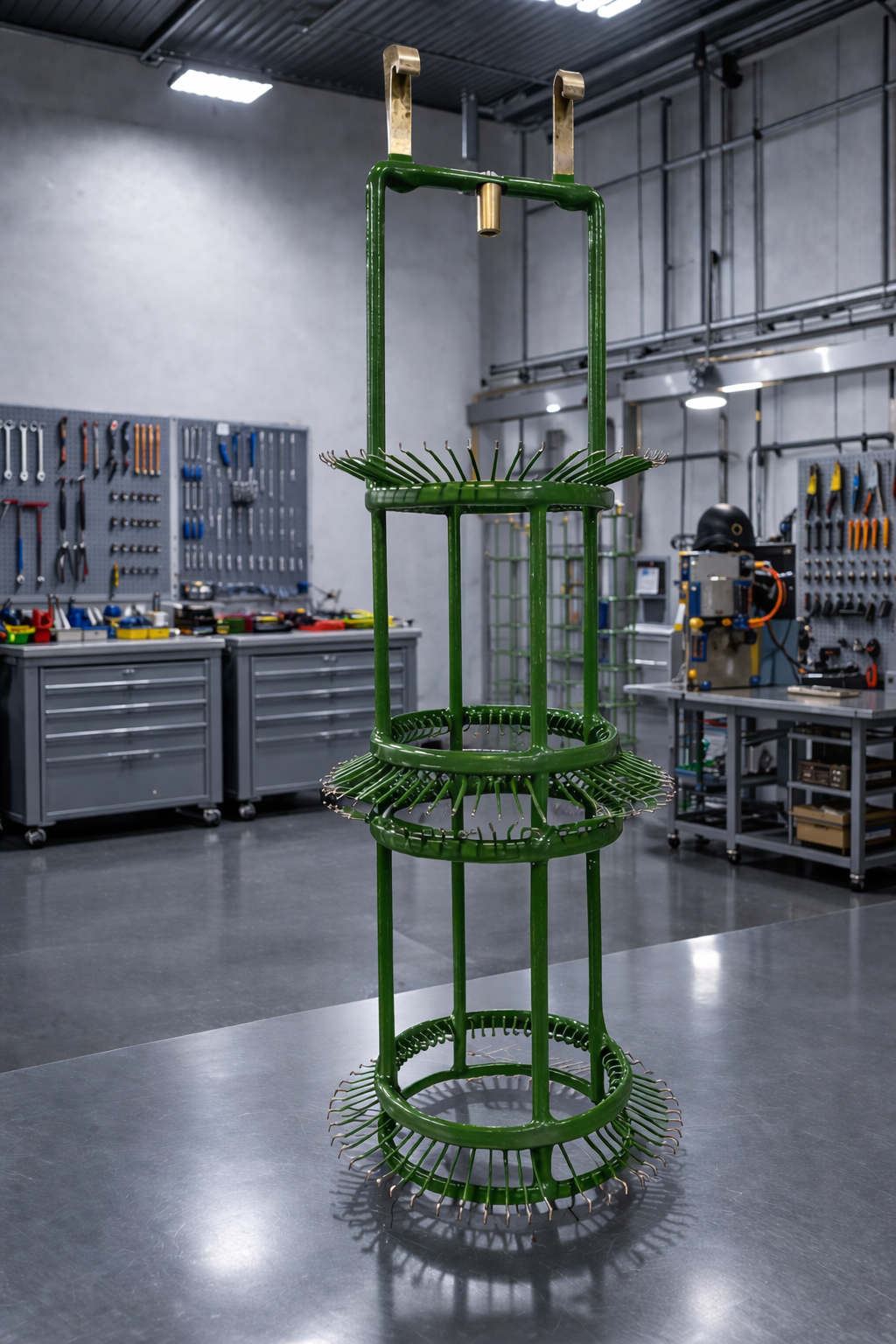

Diseño y fabricación de bastidores para galvanotecnia

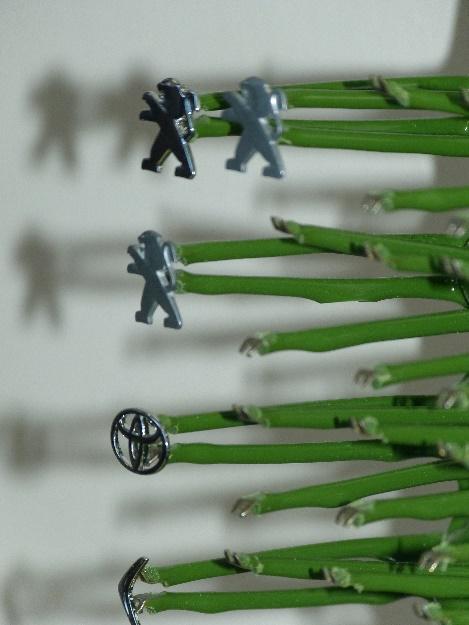

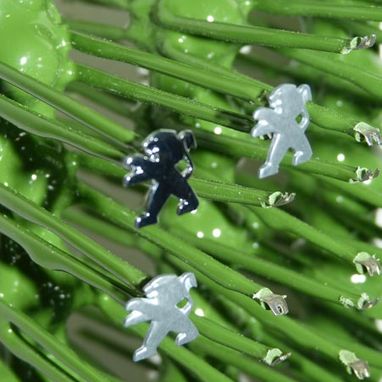

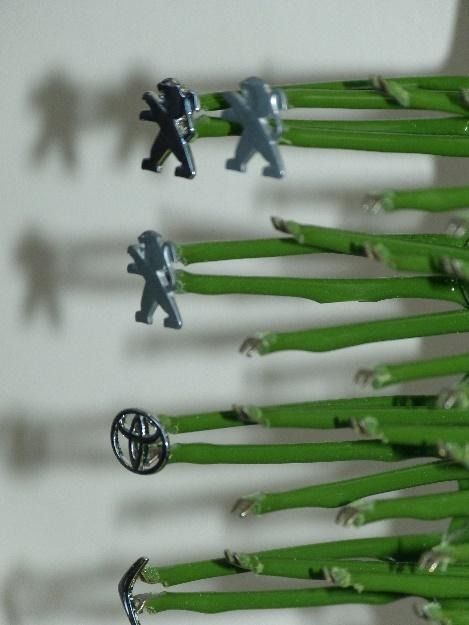

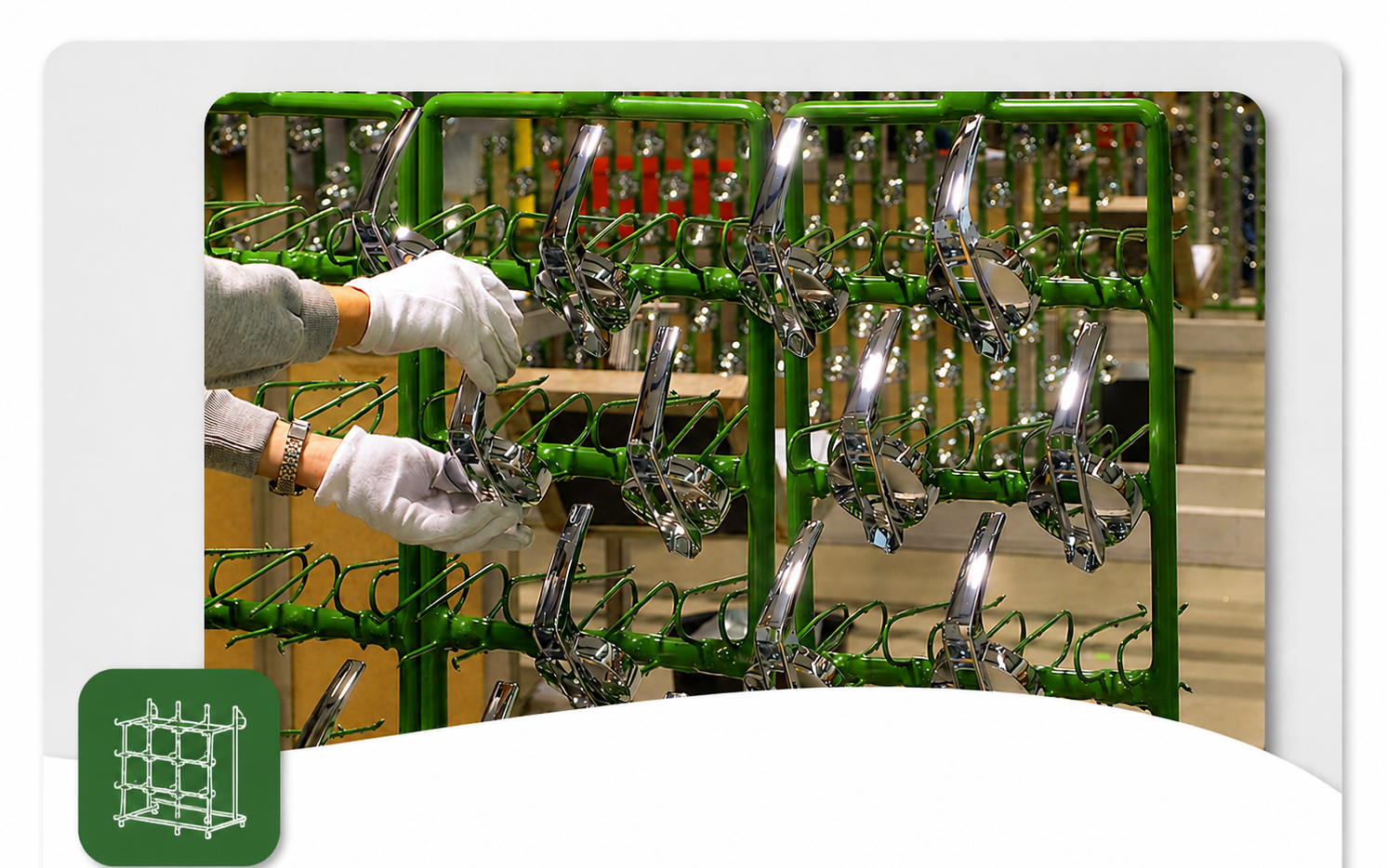

Bastidores a medida para la sujeción de piezas en baños electrolíticos, diseñados según geometría,
puntos de contacto eléctrico y condiciones reales de proceso
Evacuación de líquidos y aire
Geometría diseñada para evitar retenciones y favorecer un drenaje completo.
Recubrimiento Uniforme
Puntos de contacto eléctrico optimizados y
distribución homogénea de piezas para evitar zonas críticas.
Control de deformaciones
Sujeción optimizada para minimizar tensiones durante el proceso.
Problemas de un bastidor mal diseñado
Un bastidor mal diseñado puede provocar desequilibrios en la distribución de carga, retenciones de proceso y tensiones mecánicas que impactan en la calidad del recubrimiento, reducen la vida útil del bastidor y penalizan los tiempos y la ergonomía de carga.

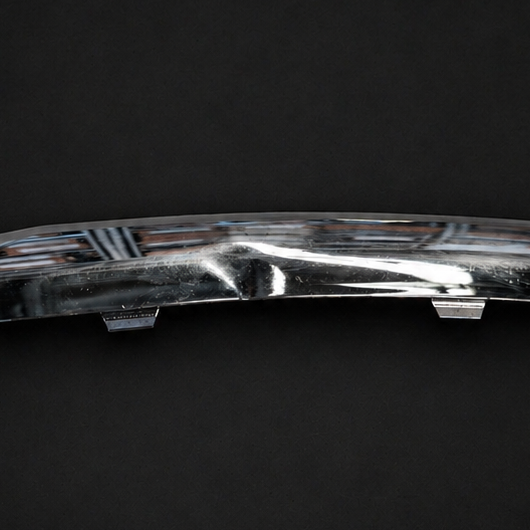

Defectos en el recubrimiento
Distribución irregular de carga que provoca zonas sin recubrimiento, acabados no uniformes o quemaduras en extremos

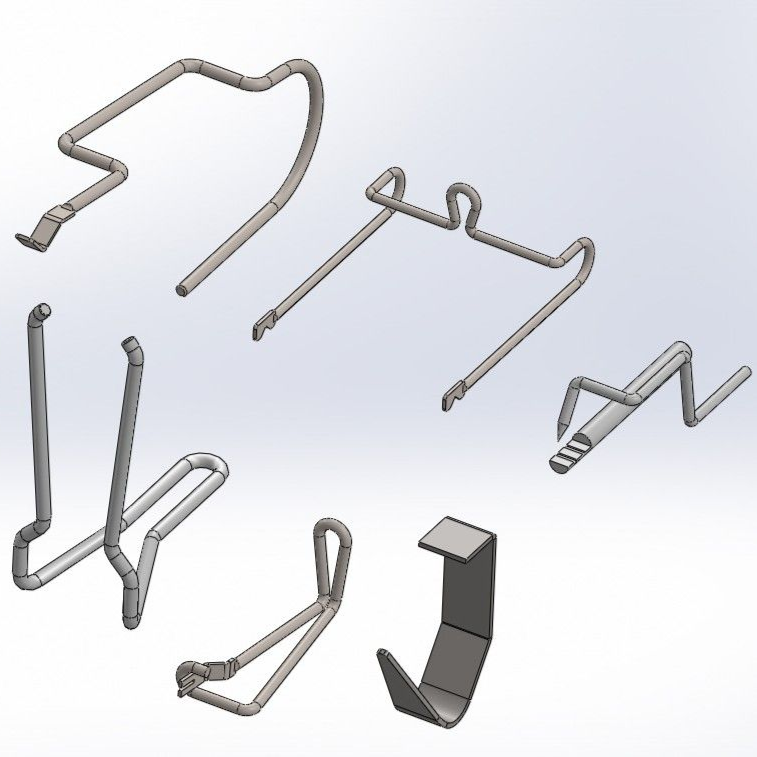

Pérdida de contacto y sujeción deficiente
Puntos de sujeción mal diseñados que pierden presión, generan mal contacto eléctrico o no se adaptan al material de la pieza
Uso de materiales inadecuados
Selección incorrecta de materiales frente a baños y entornos corrosivos, reduciendo la vida útil del bastidor

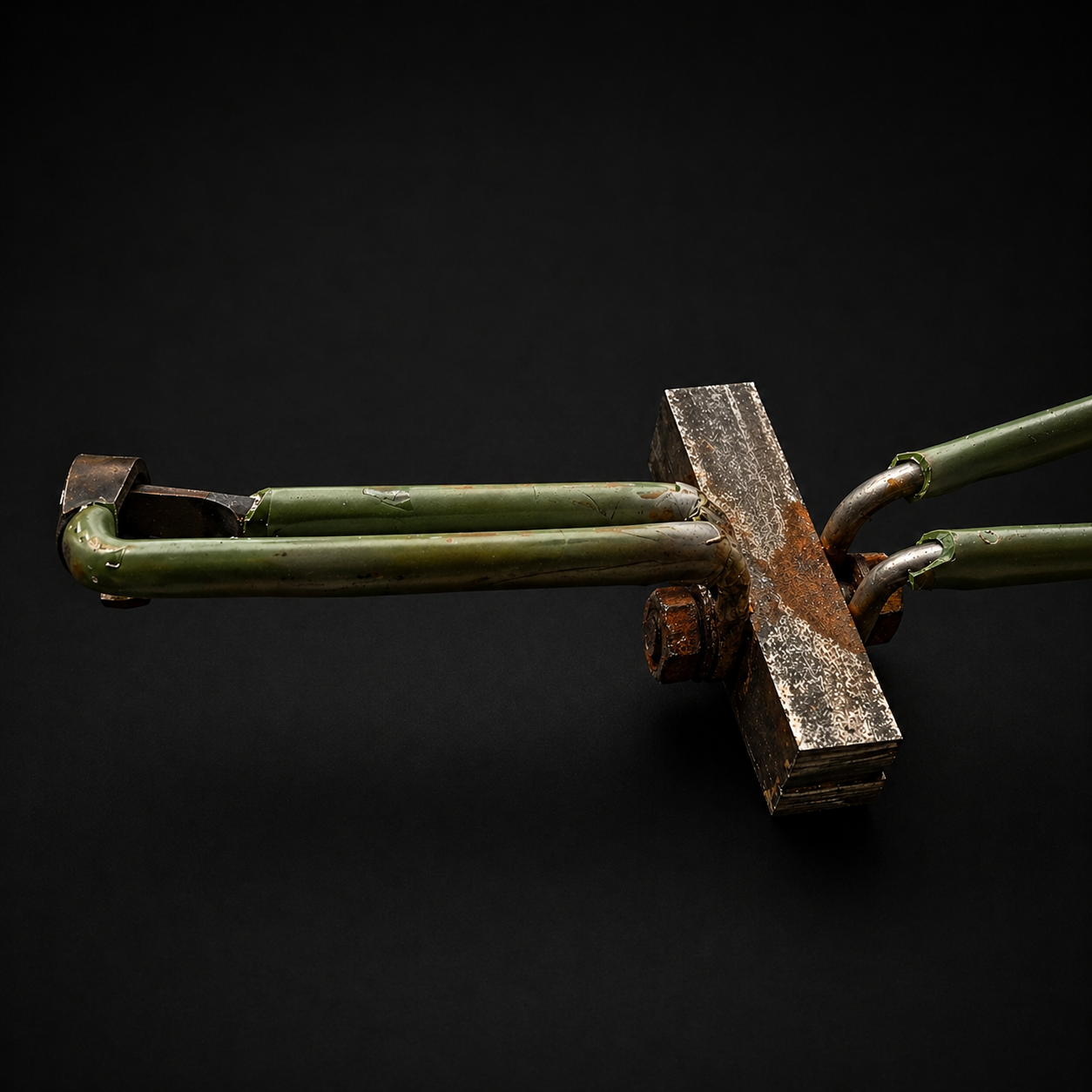

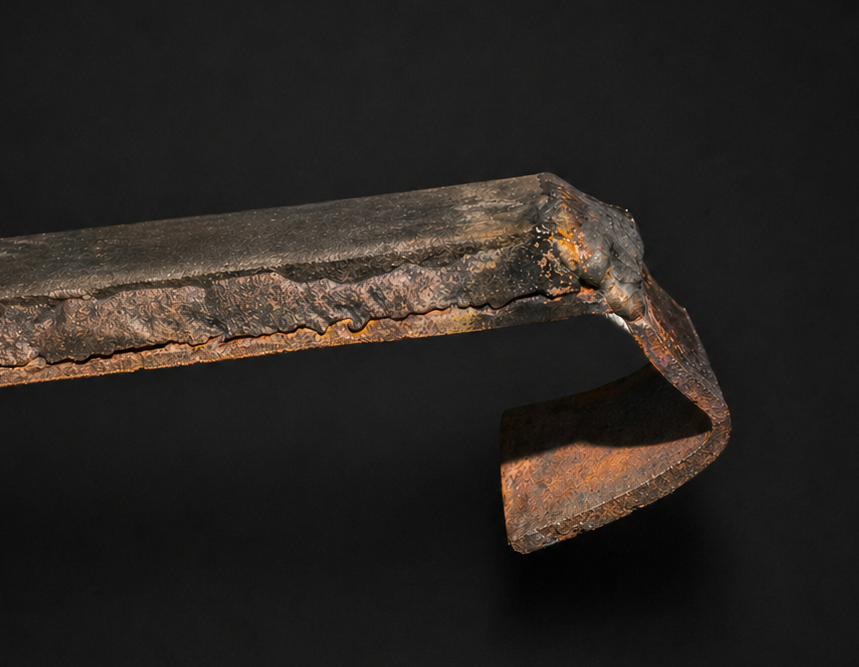

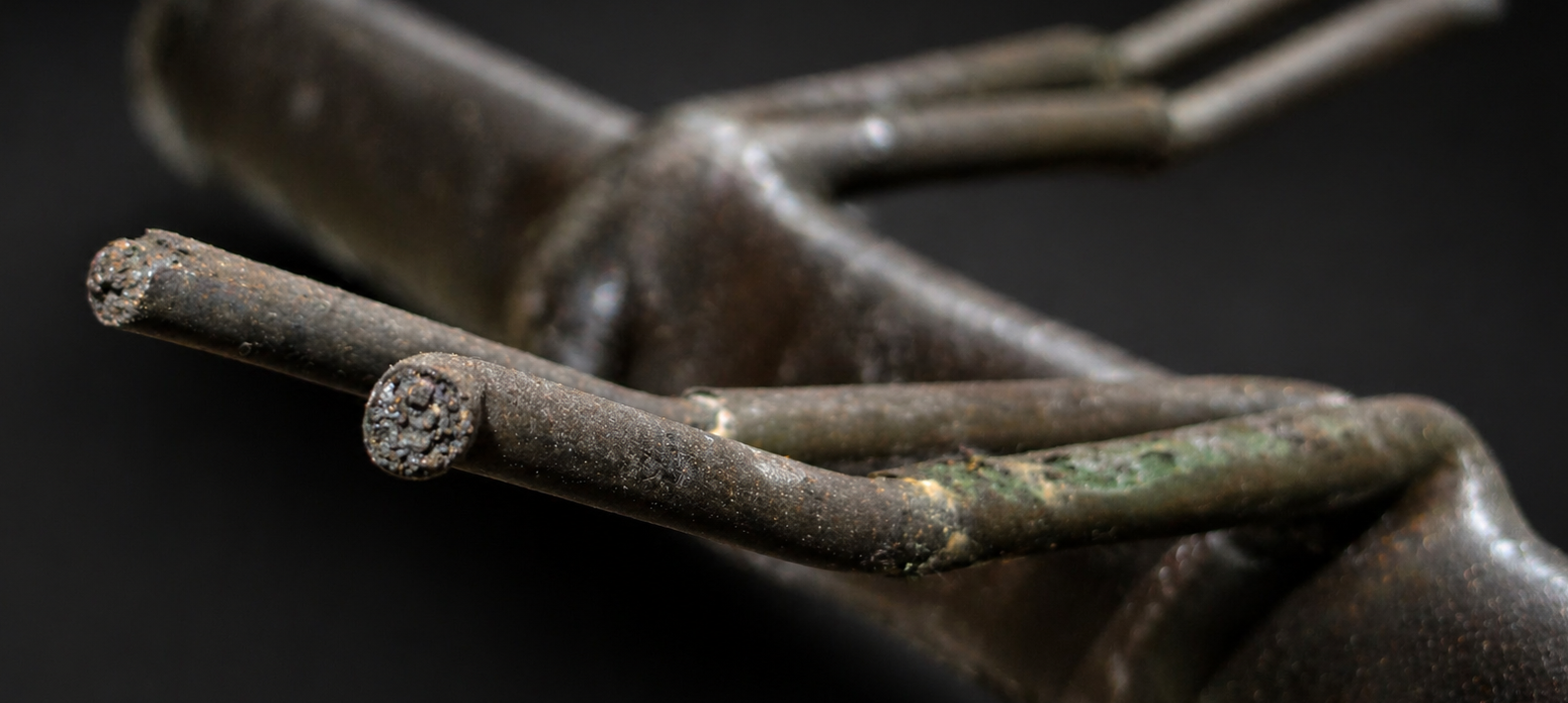

Corrosión interna y falta de protección
Plastificados deficientes que permiten la entrada de productos corrosivos, provocando degradación interna y fallos prematuros
Fallos estructurales
Bastidores, pinzas o cabezales mal dimensionados que se doblan o rompen por no soportar correctamente el peso y las cargas eléctricas
Deformación de piezas
Sujeciones inadecuadas que generan tensiones y deformaciones en la pieza durante el proceso de galvanizado.
Por este motivo, desarrollamos bastidores a medida que eliminan estos problemas desde el diseño,
teniendo en cuenta las condiciones reales del proceso y las especificaciones de cada pieza

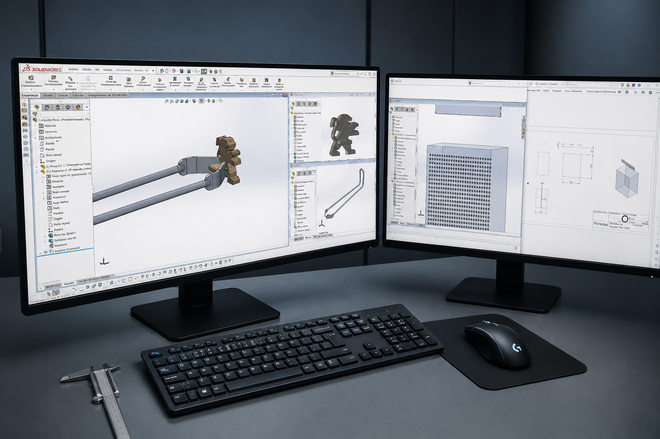

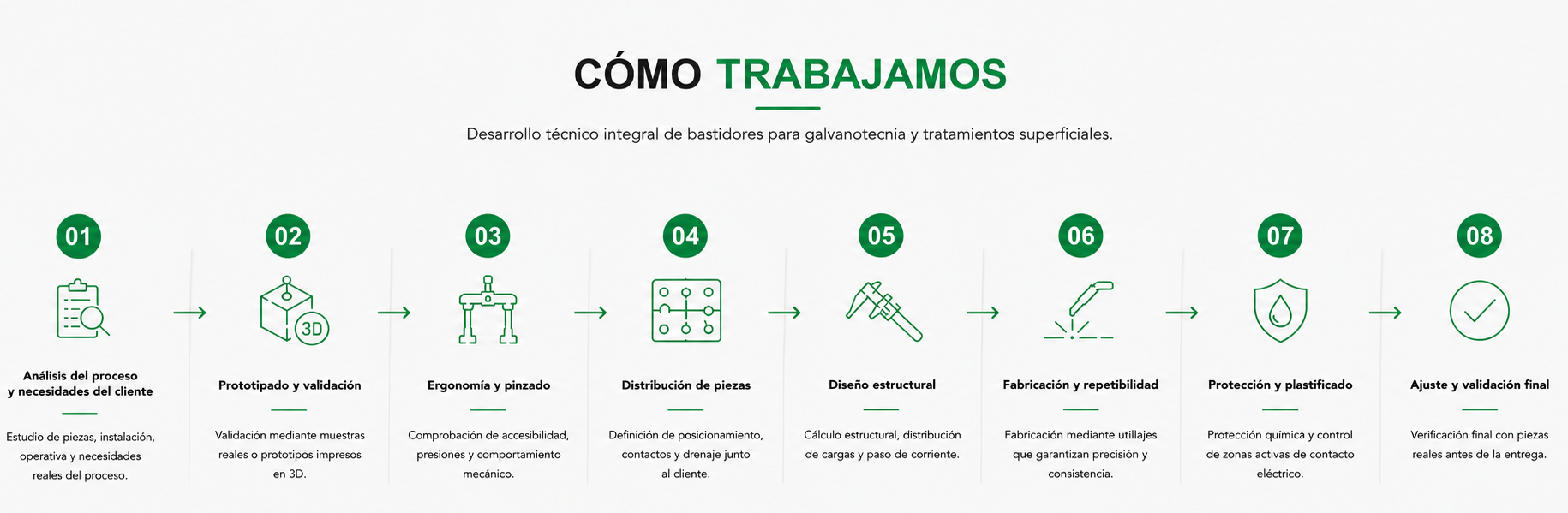

1. Análisis del proceso e instalaciones
Analizamos las necesidades del cliente, la orientación de las piezas y las limitaciones de la instalación y operativa de carga. El bastidor se diseña teniendo en cuenta el entorno real donde deberá trabajar.

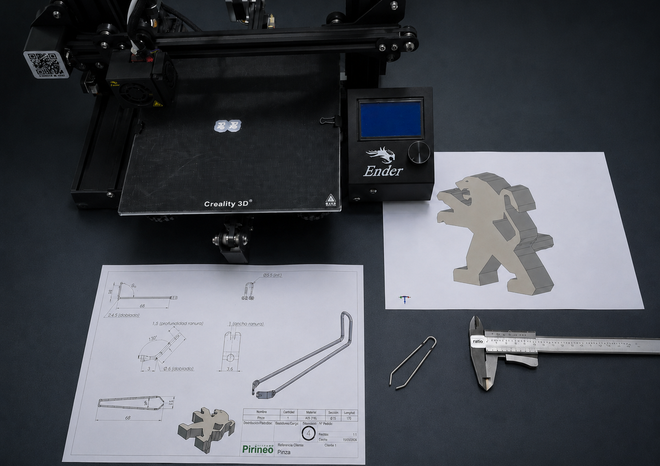

2. Comprobación física y prototipado
Trabajamos con muestras físicas reales siempre que es posible para validar geometrías y sistemas de sujeción. Cuando las piezas no están disponibles, desarrollamos prototipos mediante impresión 3D a partir de planos o modelos del cliente.

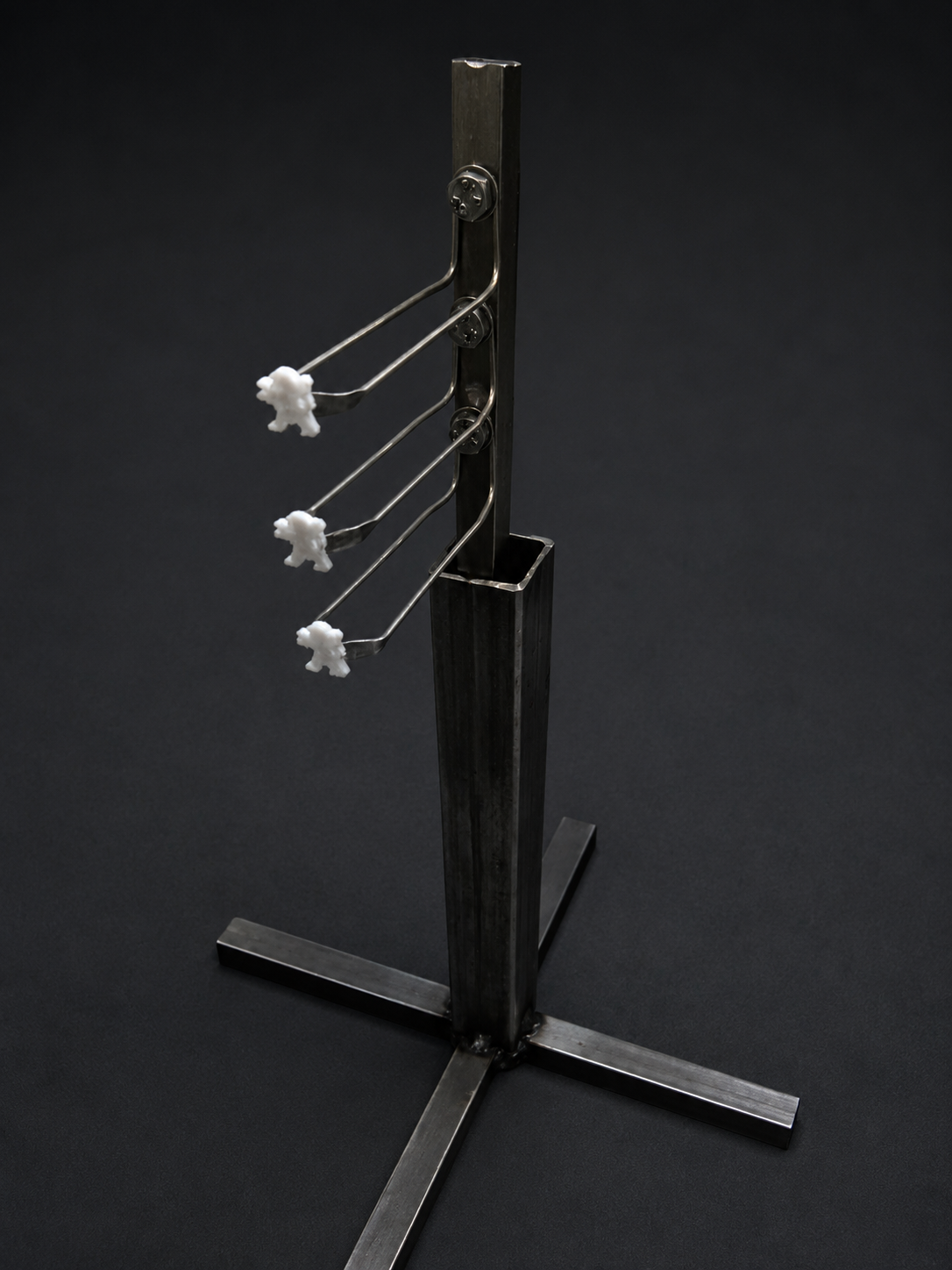

3. Validación de pinzado y ergonomía de carga
Validamos presiones de pinzado, accesibilidad y comportamiento mecánico de las piezas durante el proceso. También comprobamos compatibilidad con la operativa real antes de la fabricación definitiva.

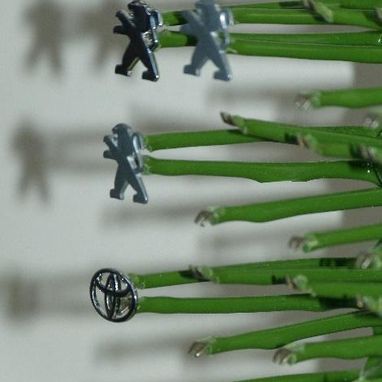

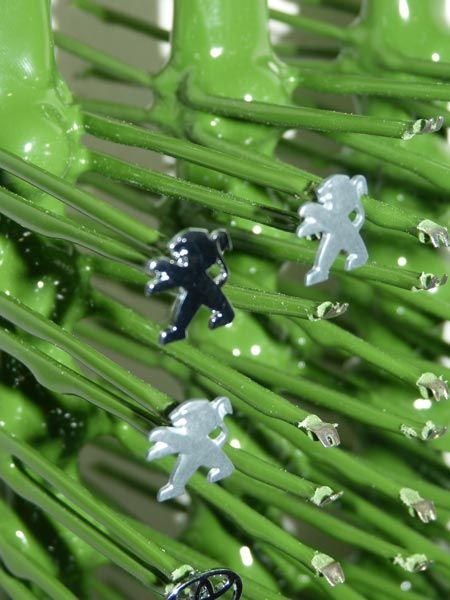

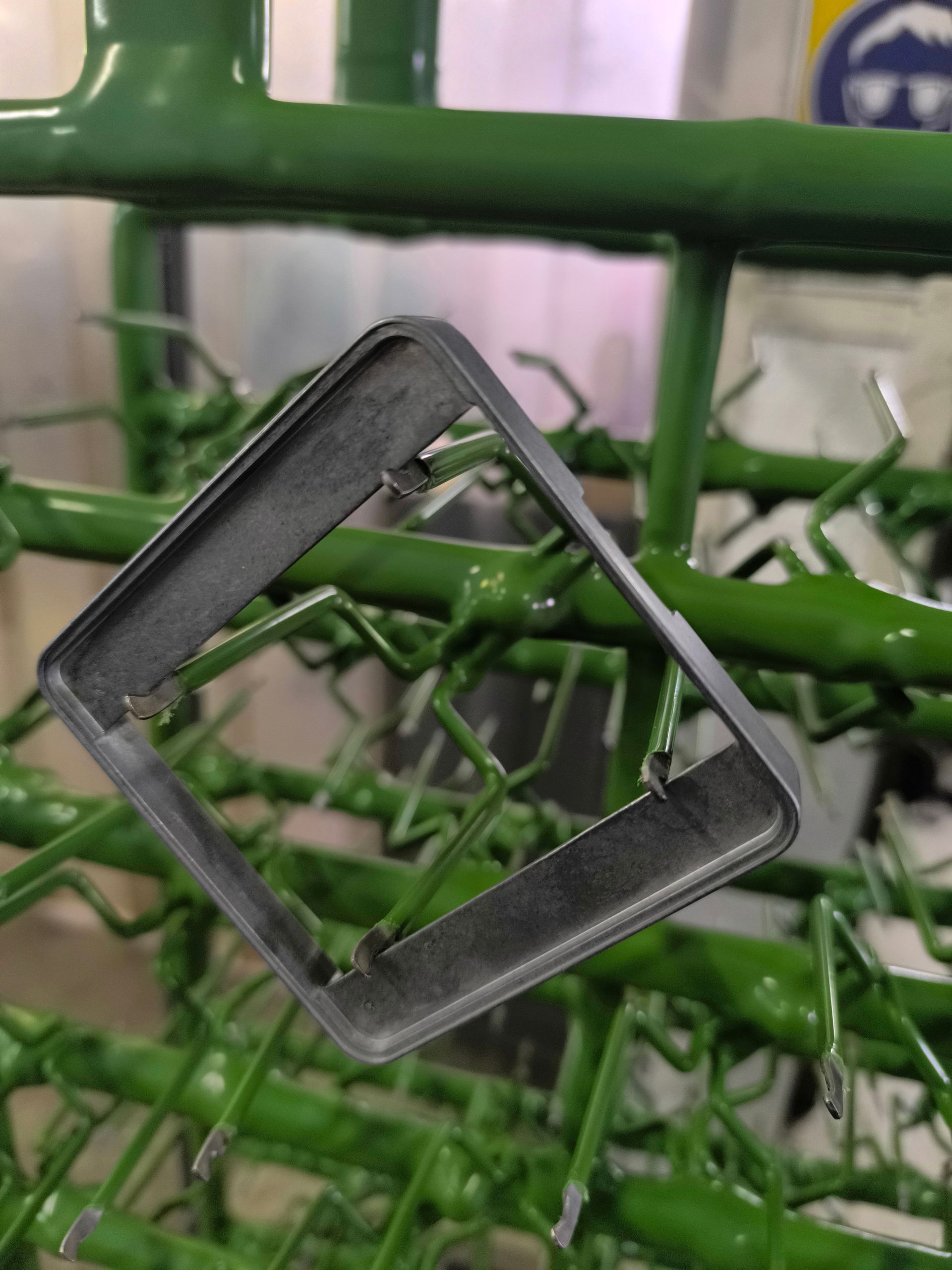

4. Definición de contactos y distribución
Definimos una propuesta inicial de posicionamiento y distribución teniendo en cuenta zonas visibles, carga eléctrica, drenaje y posibles marcas de contacto. La propuesta se revisa conjuntamente con el cliente antes de definir la solución final.

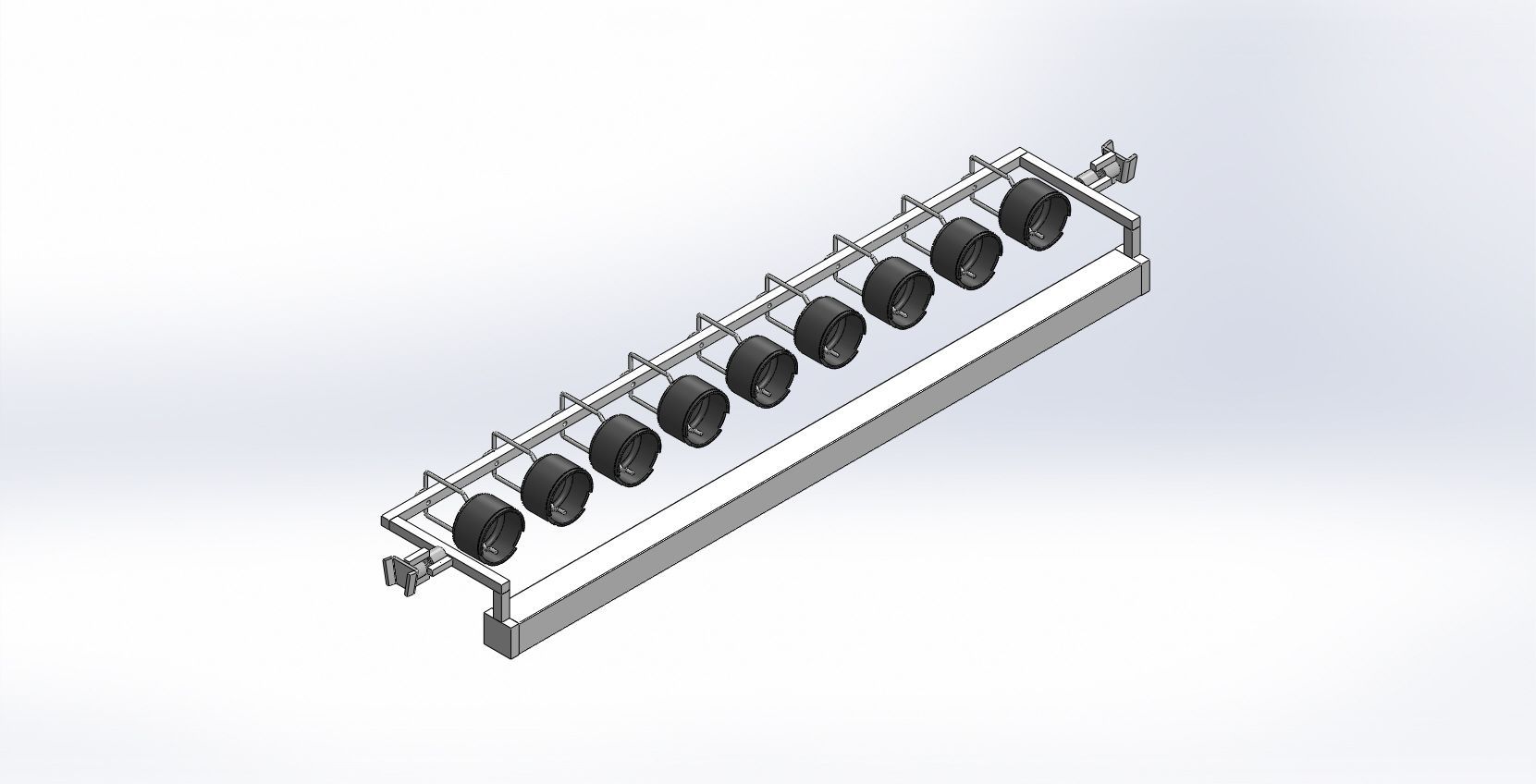

5. Diseño estructural y estudio de cargas
Dimensionamos la estructura del bastidor considerando peso, distribución de masas, esfuerzos mecánicos y paso de corriente. Se estudian refuerzos estructurales y eléctricos para garantizar estabilidad y durabilidad.
6. Repetibilidad y fabricación
Fabricamos el bastidor una vez validada la propuesta final, desarrollando utillajes específicos que garantizan repetibilidad dimensional y consistencia entre producciones.

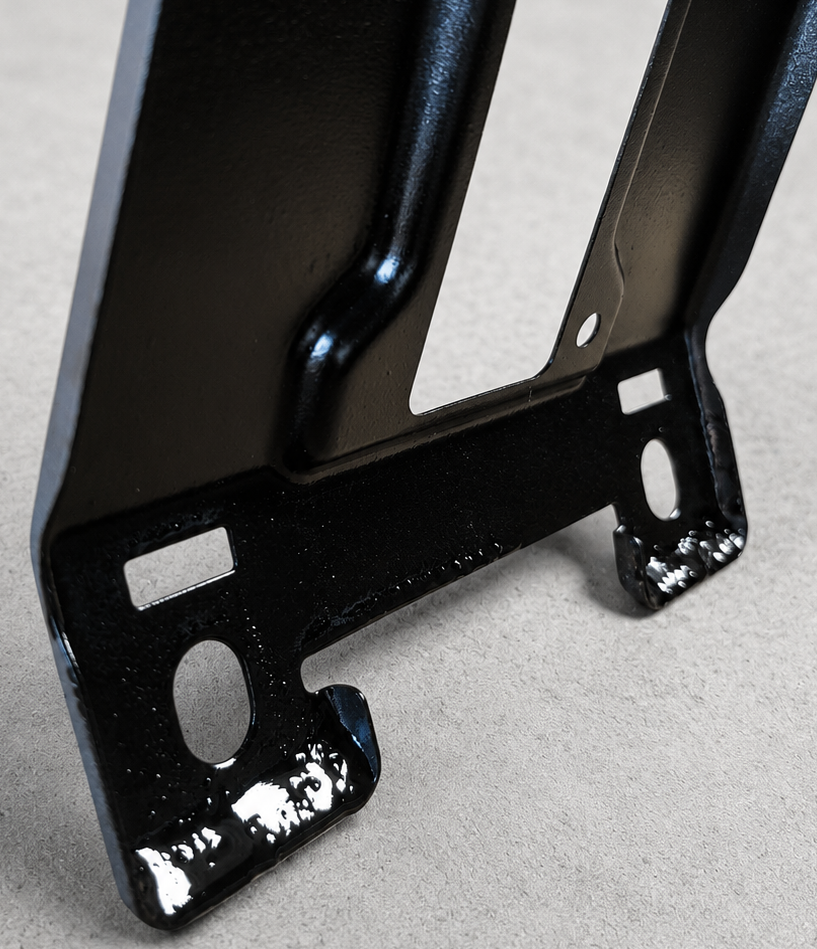

7. Protección, plastificado y durabilidad

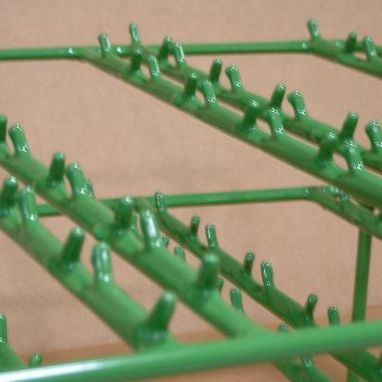

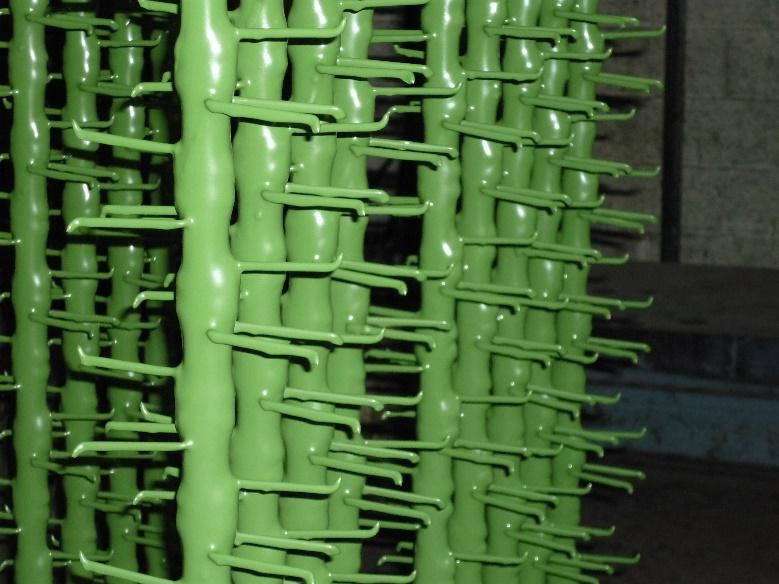

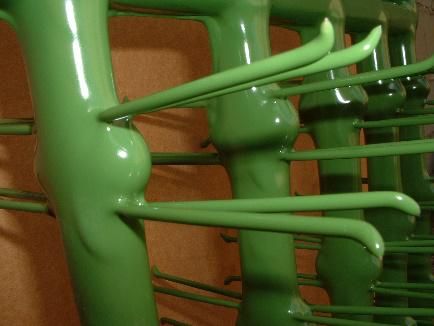

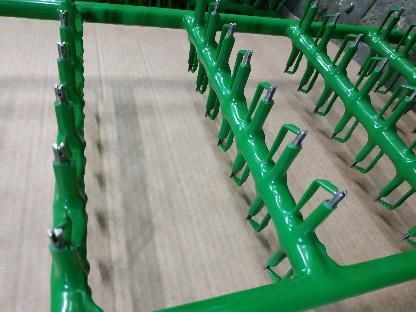

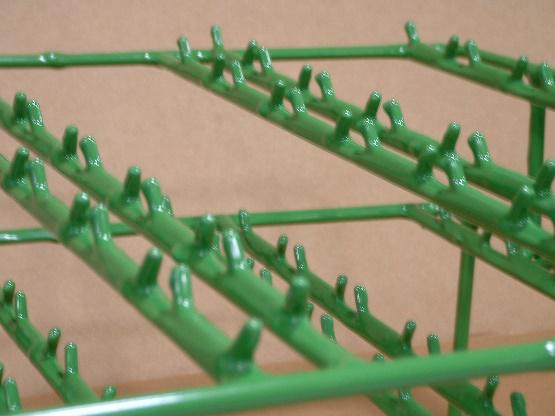

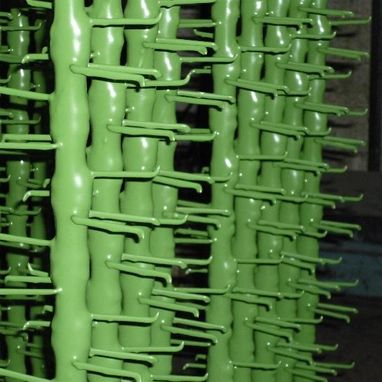

Diseñamos el bastidor para resistir el entorno químico del proceso, protegiendo las zonas necesarias mediante plastisolado y dejando únicamente expuestos los puntos de contacto eléctrico.
8. Ajuste y validación final
Realizamos un ajuste final utilizando piezas reales para verificar alineaciones, puntos de contacto y comportamiento funcional antes de la entrega definitiva.
1. Análisis del proceso e instalaciones
Analizamos las necesidades del cliente, la orientación de las piezas y las limitaciones de la instalación y operativa de carga. El bastidor se diseña teniendo en cuenta el entorno real donde deberá trabajar.
2. Comprobación física y prototipado
Trabajamos con muestras físicas reales siempre que es posible para validar geometrías y sistemas de sujeción. Cuando las piezas no están disponibles, desarrollamos prototipos mediante impresión 3D a partir de planos o modelos del cliente.
BASTIDORES
Utillaje a medida para procesos de galvanotecnia y tratamientos superficiales

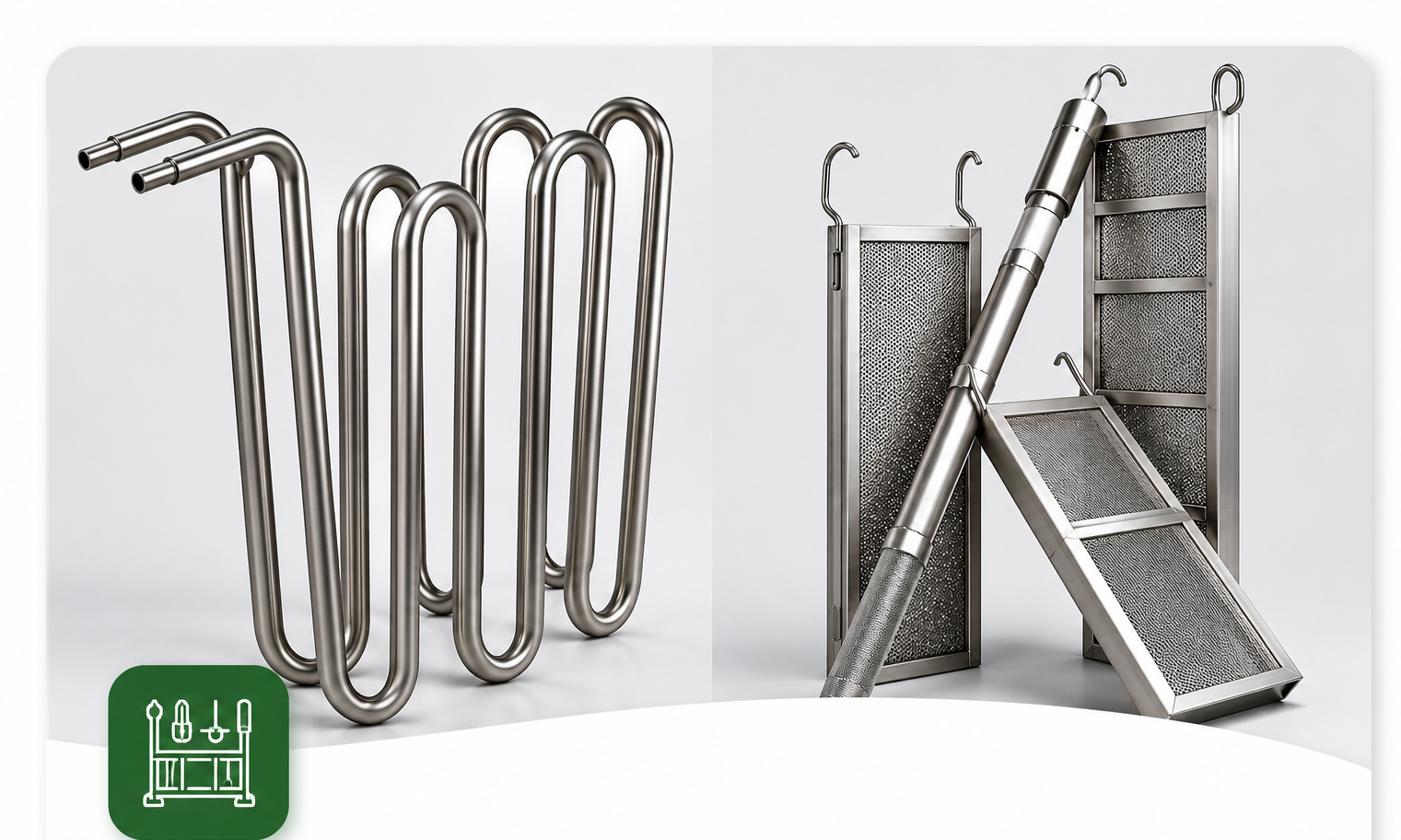

ACCESORIOS

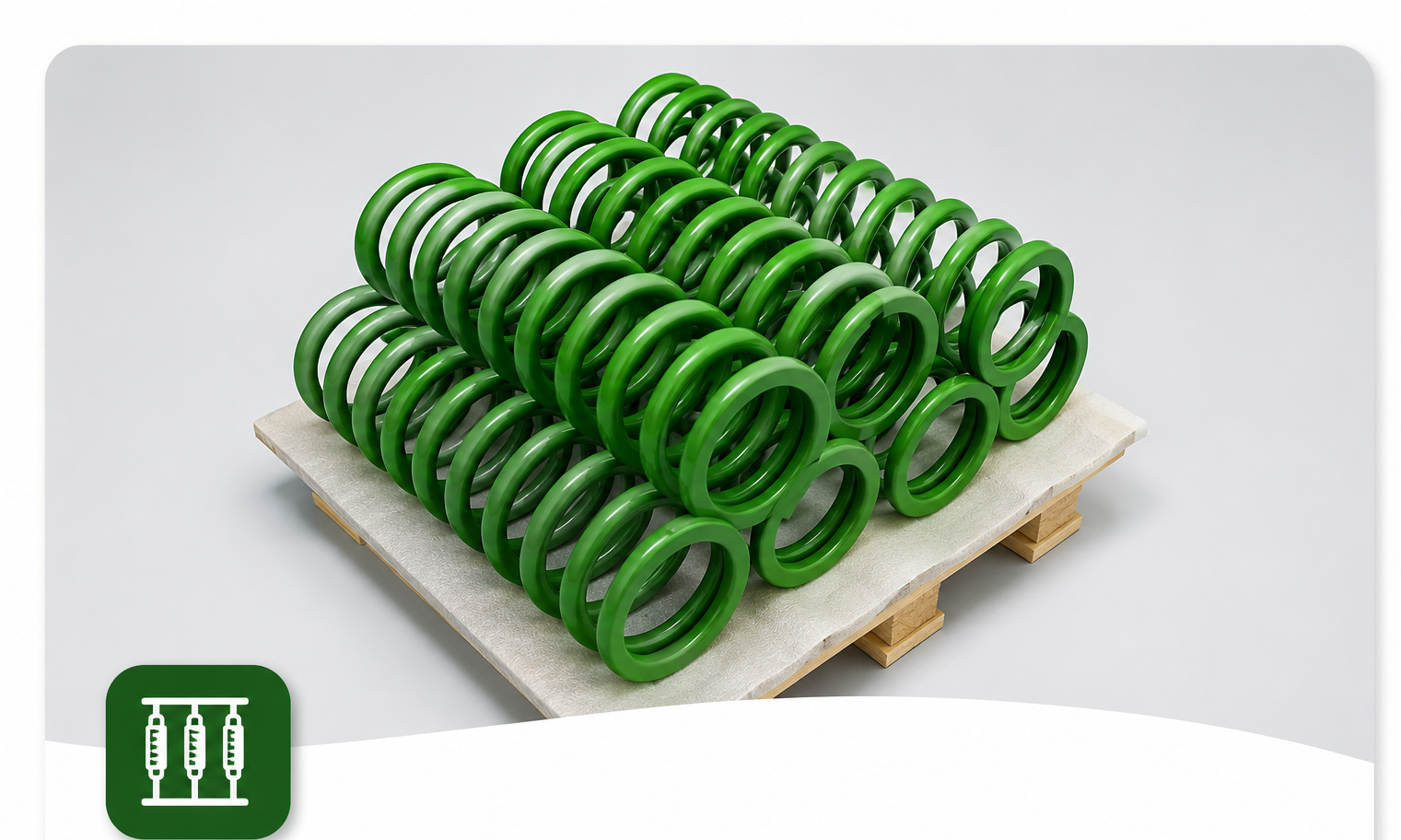

Serpentines, cestas de titanio, ánodos y
